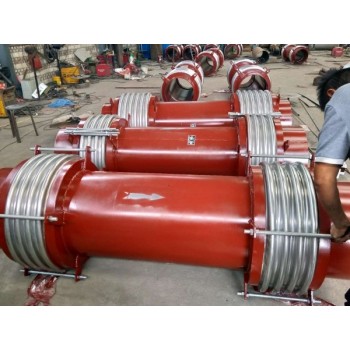

点击图片查看原图 裕隆管道设备有限公司生产的波纹管补偿器的种类很多，根据各大电厂的还用环境正确的选型非常重要。管系设计 开始既在管系走向，支撑体系（包括固定管架，导向管架等）设计的同时，就要综合考虑补偿器的选型和配置。只有这样才能保证管系的设计安全，合理，可靠和经济。以波纹管为核心挠性元件的补偿器，在管线上可作轴向，横向和角向三个方向的补偿。内压补偿器从其性能上看可以作三个方向的位移，但由于受到套管等附件的限制，往往只能作轴向位移，因此，用户在选用及订货时需注明所需几个方向的位移量，以便正确地选用和供货！下面，我们简单的来了解 下煤粉管道三向波纹补偿器
BYZMF型煤粉管道新型三向波纹膨胀节：
1、同时吸引任意方向位移时，应满足下述计算式：
X≤XO，且，Y≤Ym式中X、Y为实际轴向和横向补偿量，Y可以是任意向横向位移的矢量和。
2、产品代号中的1要按所需长度填写，如WZMF500×8-J-2200，则产品的交付长度为2200毫米。
3、管道的实际尺寸如与表中的接管断面尺寸不符，订货时要另行注明。
BYZMF型煤粉管道新型三向波纹膨胀节设计依据：
由于电厂锅炉煤粉管道沿用填料式补偿器产生的煤粉泄漏，以及在温度下填料质老约束位移，使管道系统膨胀不畅，影响管道系统的正常运行。针对这些薄弱五环节及煤粉管道工况条件、综合煤粉管道的具体要，依据美国膨胀节制造商协会标准《EJMA》，我厂设计了二次密封，环状球形较为支转的煤粉管道新型三向波纹膨胀节，实现了短安装距大补偿的新要求。
设计压力：PN≤0.5MPa
设计温度：T=450℃
BYZMF型煤粉管道新型三向波纹膨胀节适用范围：
适用于煤粉+热风气固=相流体，流速15~30m/S，工作温度60~450℃，风压≤500mmH2O的 次风、二次风、三次风管道任意方向移补偿。
适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。性能特点：
而高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系
膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机
组，从根本上解决了煤粉泄漏的问题，保证了机组的正常安全运行。
设计温度：480℃-750℃产品代号：tcb型号标注：TCB波纹管型式-连接形式压力-通径-补偿量
